تكوينات آلات PVE :
اعتمادًا على الارتفاعات المتاحة من الأرض إلى السقف في المستوى العلوي من منزلك، هناك تكوينات مختلفة لآلات PVE متاحة للمصعد السكني الخاص بك.
تكوين التركيب القياسي
حل سريع التثبيت وممتع من الناحية الجمالية، تسمح التطبيقات المثبتة القياسية بتثبيت آلات PVE مباشرة فوق أسطوانة الطابق العلوي.
الحل الأبسط من حيث التثبيت، التطبيقات المثبتة القياسية هي أنظمة التوصيل والتشغيل التي تتطلب مصدر طاقة 220 فولت ويصبح خط الهاتف النشط يمكن الوصول إليه مباشرة أعلى الوحدة أو بالقرب منها.
الحد الأدنى للارتفاع المطلوب في الطابق العلوي
107 بوصة *
* من الممكن الحصول على تصاريح منخفضة الارتفاع. تحدث إلى مندوب مبيعات PVE لتأكيد جدوى التثبيت المطلوب.
تكوين وحدة الانقسام
يمكن أن تستوعب التركيبات ذات الخلوصات العلوية المنخفضة، وتسمح تطبيقات الوحدة المقسمة لآلات PVE بالبحث عن بعد من أعلى الوحدة.
مع توفر خيارات الوحدة الداخلية والخارجية، فإن تحديد موقع الماكينة عن بعد يقلل من الحد الأدنى للارتفاع المطلوب في الطابق العلوي مع تركيب ماكينات PVE على مسافة تصل إلى 30 قدمًا خطيًا من أعلى أسطوانة الطابق العلوي.
يتم توصيلها بالجزء العلوي من المصعد بواسطة أنبوبين PVC مقاس 4 بوصة أو بديل خرطوم مرن، تتطلب التطبيقات المثبتة على وحدة منفصلة مصدر طاقة 220 فولت وخط هاتف نشط في أي مكان تم فيه تثبيت وحدة التحكم PVE.
الحد الأدنى للارتفاع المطلوب في الطابق العلوي
105 بوصة *
* من الممكن الحصول على تصاريح منخفضة الارتفاع. تحدث إلى مندوب مبيعات PVE لتأكيد جدوى التثبيت المطلوب.
التركيب القياسي – خيارات الماكينات
مع توفر خيارين قياسيين لآلات التثبيت، تسمح هذه الحلول سهلة التركيب بتثبيت آلات PVE مباشرة فوق المصعد.

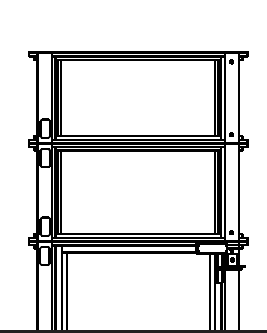

جبل قياسي
يتم تضمينه كخيار أساسي لآلات PVE لجميع طلبات المصاعد المنزلية، ويسمح تطبيق التثبيت القياسي بتثبيت آلات PVE مباشرة فوق أسطوانة الطابق العلوي.
مزايا
الآلات المثبتة القياسية.
تركيب سريع وسهل.
عملية التوصيل والتشغيل قائمة بذاتها
الحد الأدنى للارتفاع المطلوب في الطابق العلوي
105 بوصة *
حامل قياسي – صوتي
باستخدام الهندسة الصوتية والمواد العازلة للصوت لتقليل معدلات الديسيبل، يعد خيار ترقية Standard Mount Acoustic بمثابة حل التوصيل والتشغيل الذي يسمح بتثبيت آلات PVE مباشرة فوق أسطوانة الطابق العلوي.
مزايا
حل خفض الديسيبل للتركيب القياسي
التطبيقات.
نظام التوصيل والتشغيل.
خيار الآلات سهلة التركيب.
الحد الأدنى للارتفاع المطلوب في الطابق العلوي
107 بوصة *
* من الممكن الحصول على تصاريح منخفضة الارتفاع. تحدث إلى مندوب مبيعات PVE لتأكيد جدوى التثبيت المطلوب
تركيب الوحدة المقسمة – خيارات الماكينات
متاحة للاستخدام الداخلي والخارجي على حد سواء، وتسمح التطبيقات المثبتة على وحدة منفصلة بـ
يجب وضع آلات PVE عن بعد حتى 30 قدمًا خطيًا من الجزء العلوي من الوحدة.

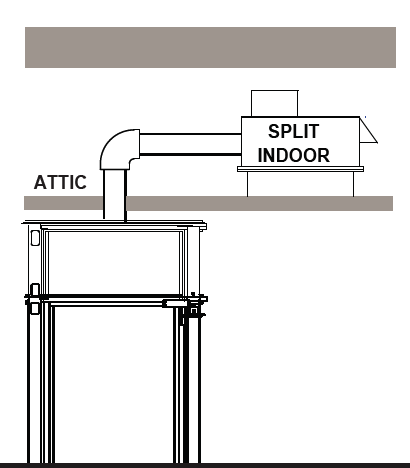

حامل الوحدة المقسمة – داخلي
تم تصميمه ليناسب التركيبات ذات الخلوصات العلوية المنخفضة في الطابق العلوي، ويعد خيار الماكينات المثبت على وحدة منفصلة – في الأماكن الداخلية بمثابة ترقية تسمح بتركيب ماكينات PVE عن بعد داخل المبنى
بيت.
يتم توصيلها بالجزء العلوي من المصعد بواسطة أنبوبين من مادة PVC مقاس 4 بوصة أو بديل للخرطوم المرن، وحدة التقسيم
يمكن تركيب الآلات على مسافة تصل إلى 30 قدمًا خطيًا من الجزء العلوي من الوحدة وغالبًا ما تكون موجودة في العلية،
الخزانات المجاورة أو الغرف الميكانيكية داخل المنزل.
ونظرًا لصغر حجمه، لا يلزم سوى أنبوب PVC واحد مقاس 4 بوصات أو بديل خرطوم مرن واحد للفرد
طراز الركاب PVE30.
مزايا
متطلبات الخلوص العلوي المنخفضة في الطابق العلوي.
تخفيض تقييمات الديسيبل داخل المنزل.
تحديد المواقع القابلة للتخصيص لآلات الوحدة المقسمة داخل المنزل.
الحد الأدنى للارتفاع المطلوب في الطابق العلوي
97 بوصة*
* من الممكن الحصول على تصاريح منخفضة الارتفاع. تحدث إلى مندوب مبيعات PVE لتأكيد الجدوى
من التثبيت المطلوب.
وحدة PVE المنفصلة – الداخلية – أبعاد الآلات
PVE30: 26 بوصة × 20 بوصة × 18 بوصة
PVE37 + PVE52: 34 بوصة × 24 بوصة × 24 بوصة
متطلبات التثبيت الإضافية
وحدة سبليت – داخلية
اعتمادًا على مكان تركيب أجهزة PVE عن بعد داخل منزلك،
قد تكون هناك حاجة إلى متطلبات تثبيت إضافية لاستيعاب خيار تركيب الوحدة المقسمة – الماكينات الداخلية.

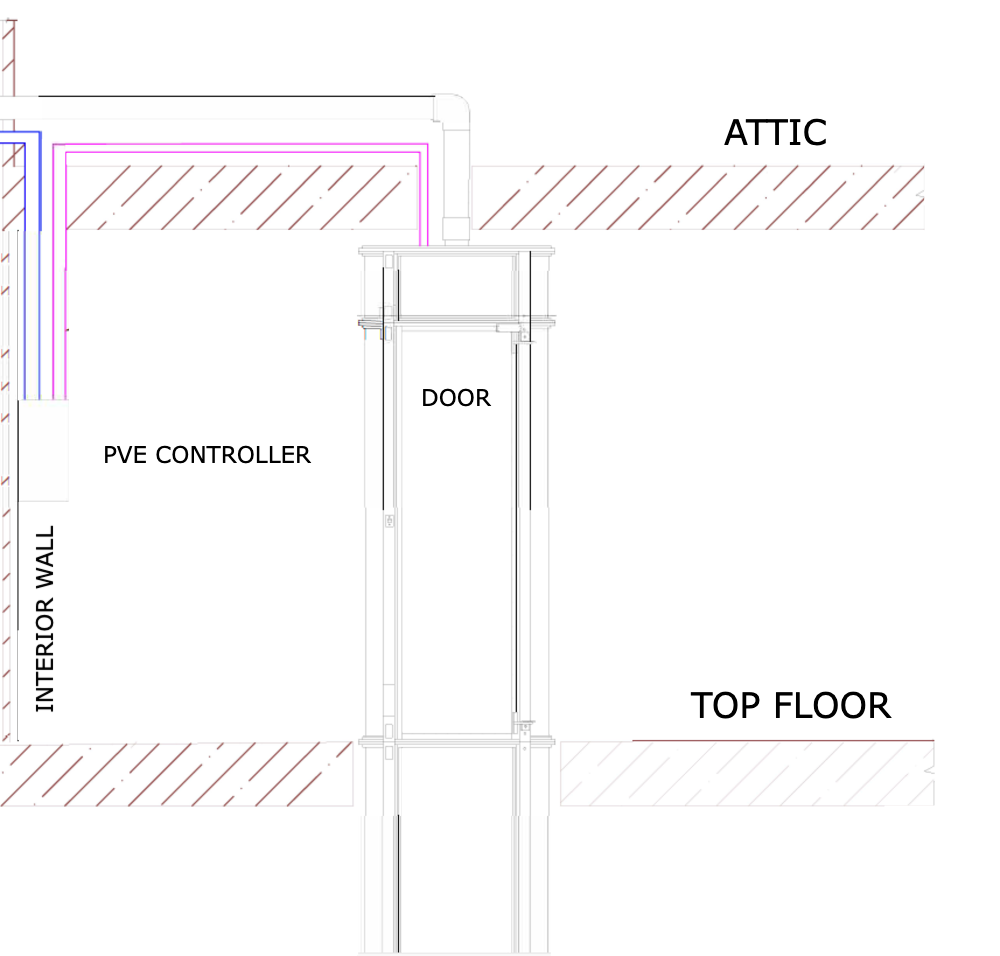

تحديد موقع وحدة تحكم PVE عن بعد
اعتمادًا على قراءات درجة حرارة البيئة التي تم تركيب ماكينة الوحدة المقسمة فيها، قد يكون من الضروري تحديد موقع وحدة التحكم PVE عن بعد في بيئة يمكن التحكم في درجة حرارتها داخل المنزل. يجب أن يكون مصدر الطاقة وخط الهاتف بجهد 220 فولت موجودًا في أي مكان يتم فيه تثبيت وحدة تحكم PVE.
أبعاد وحدة التحكم PVE: 20 بوصة × 9 بوصة × 5 بوصة

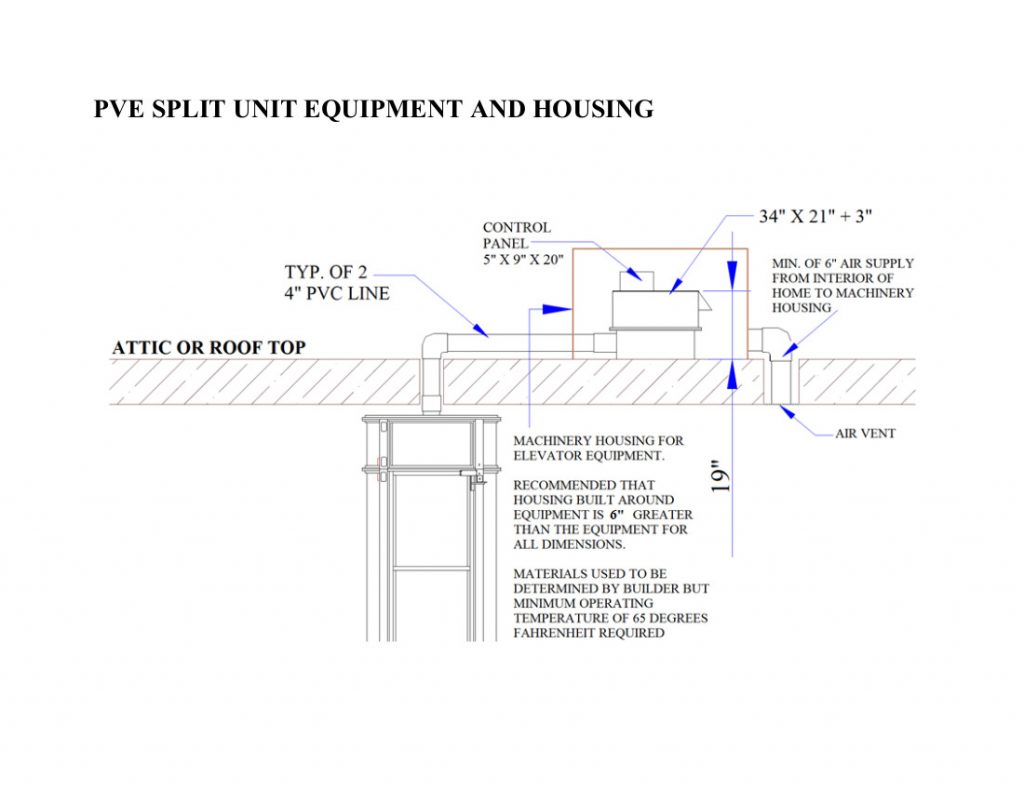

الإسكان والمرفقات
بالنسبة للتركيبات التي يتم فيها تركيب أجهزة وحدة الانقسام PVE في مكان داخل المنزل لا يمكن التحكم في درجة حرارته، قد يوصي الموزع المعتمد الذي يقوم بتثبيت الوحدة ببناء حاوية أكبر بمقدار 6 بوصات من المعدات لجميع الأبعاد.
ستكون هناك حاجة إلى مصدر هواء مقاس 6 بوصات يربط الجزء الداخلي من المنزل بالسياج لضمان دخول الهواء الذي يتم التحكم في درجة حرارته من داخل المنزل إلى العلبة.

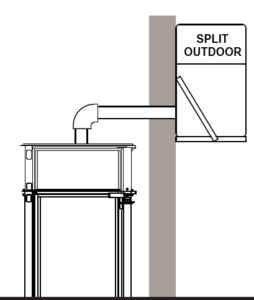

حامل الوحدة المقسمة – خارجي
مصممة للسماح بتثبيت آلات PVE خارجيًا من المنزل،
يعد خيار Split-Unit Mount – خيار الآلات الخارجية بمثابة ترقية مصممة للسماح بتواجد آلات PVE
مثبتة في بيئة خارجية.
يتم تركيب حل ماكينات PVE هذا داخل حاوية من الألياف الزجاجية، ويتم توصيله بالجزء العلوي من المصعد بواسطة اثنين
أنابيب PVC مقاس 4 بوصات أو بديل للخرطوم المرن ويمكن تركيبها بالخارج على مسافة تصل إلى 30 قدمًا خطيًا من الجزء العلوي
الوحدة. نظرًا لحجمها الأصغر، لا يلزم سوى أنبوب PVC واحد مقاس 4 بوصة أو بديل خرطوم مرن واحد فقط
طراز PVE30 لراكب واحد.
مزايا
متطلبات الارتفاع المنخفضة من الأرض إلى السقف في الطابق العلوي.
الحل الصوتي الأكثر كفاءة لآلات PVE.
تحديد المواقع القابلة للتخصيص لآلات الوحدة المقسمة خارج المنزل.
الحد الأدنى للارتفاع المطلوب في الطابق العلوي
97 بوصة*
* من الممكن الحصول على تصاريح منخفضة الارتفاع. تحدث إلى مندوب مبيعات PVE لتأكيد
جدوى التثبيت المطلوب.
وحدة PVE المنفصلة – في الهواء الطلق – أبعاد الآلات
حاويات الألياف الزجاجية: 36 بوصة 5/8 × 26 بوصة 24/32 × 18 بوصة 1/2
متطلبات التثبيت الإضافية
وحدة سبليت – خارجية
قد تكون هناك حاجة لمتطلبات التثبيت الإضافية لاستيعاب لدينا
تركيب الوحدة المقسمة – خيار الآلات الخارجية.

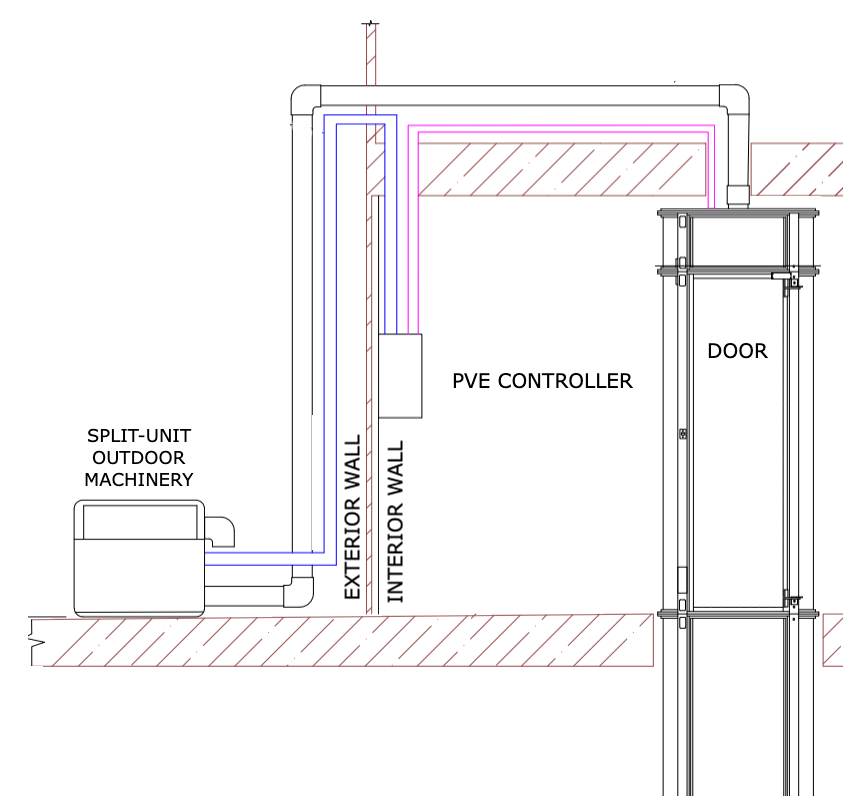

تحديد موقع وحدة تحكم PVE عن بعد
نظرًا لتركيب آلات PVE خارجيًا وفي بيئة خارجية، يلزم تحديد موقع وحدة التحكم PVE عن بعد داخل المنزل في بيئة يمكن التحكم في درجة حرارتها لخيار الوحدة المقسمة – الماكينات الخارجية.
يجب أن يكون مصدر الطاقة وخط الهاتف بجهد 220 فولت موجودًا في أي مكان يتم فيه تثبيت وحدة تحكم PVE.
أبعاد وحدة التحكم PVE: 20 بوصة × 9 بوصة × 5 بوصة

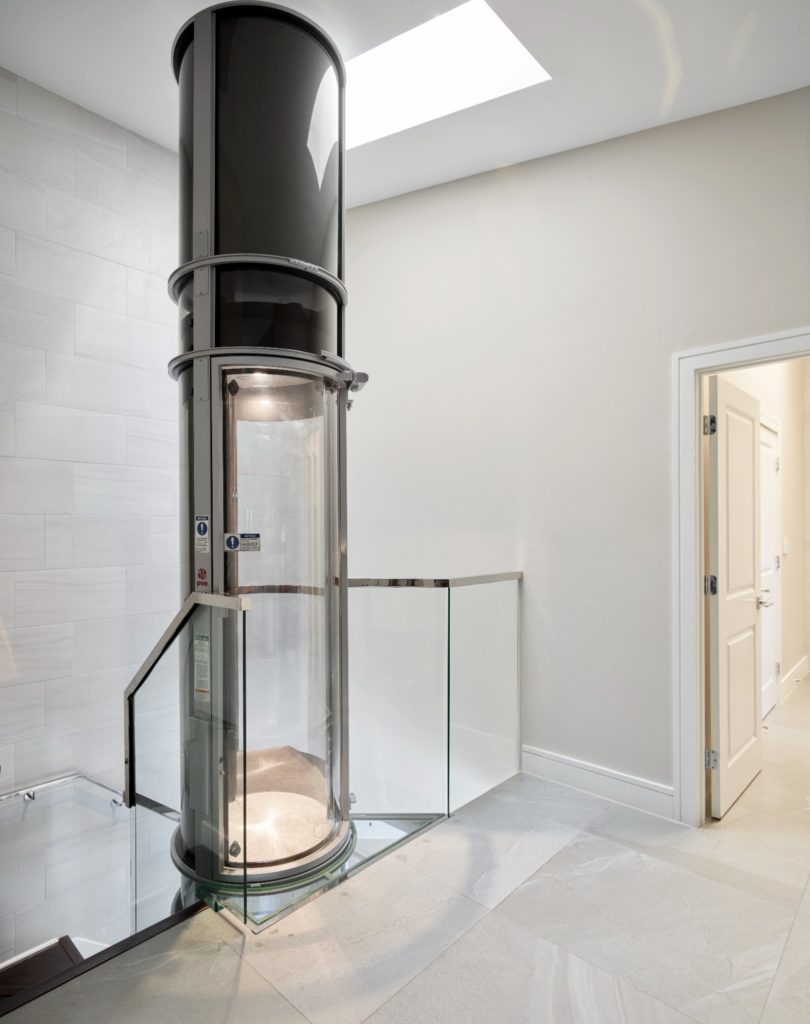

ملحق الطابق العلوي
متاح لكل من التطبيقات المثبتة على التركيب القياسي + الوحدة المقسمة.
إنهاء 1 بوصة تحت السقف
مثالية للتركيبات ذات الارتفاعات الطويلة من الأرض إلى السقف في مستواها العلوي، تسمح ترقية ملحق الطابق العلوي للجزء العلوي من المصعد بالتمدد والإنهاء بمقدار بوصة واحدة أسفل السقف في الطابق العلوي للحصول على مظهر جمالي وتشطيب أكثر نظافة.
متاحة لكل من التطبيقات المثبتة على التركيب القياسي + الوحدة المقسمة، تخفي هذه الترقية أي أنابيب أو كابلات PVE قد تكون مكشوفة بطريقة أخرى بينما تعطي أيضًا انطباعًا مرئيًا عن انتقال المصعد إلى مستوى آخر.
سيتم طلاء الألواح الداخلية لملحق الطابق العلوي بنفس لون إطار الألومنيوم الخارجي للمصعد.
فيديو ماكينات PVE
قم بمراجعة فيديو آلات PVE لمعرفة المزيد عنها
خيارات الآلات المختلفة المتاحة للمكنسة الكهربائية الخاصة بك
مصاعد.
تحدث إلى مدير مبيعات PVE لمعرفة المزيد حول
خيارات ماكينات PVE متاحة لمصعد منزلك
مشروع.
